Endüstriyel otomasyonda akış kontrolü, verimliliğin ve güvenliğin temelini oluşturur. Basınçlı hava altyapısının (kompresör, hava hatları) bulunmadığı tesislerde veya daha hassas, programlanabilir bir kontrol arayışında, elektrik aktüatörlü kelebek vanalar ideal çözümü sunar. Sadece elektrik enerjisi kullanarak çalışan bu vanalar, hem basit aç/kapa (On/Off) işlemleri hem de gelişmiş oransal (modülasyonlu) kontrol için güvenilir bir alternatif sağlar.
Elektrik Aktüatörlü Kelebek Vana Nedir?

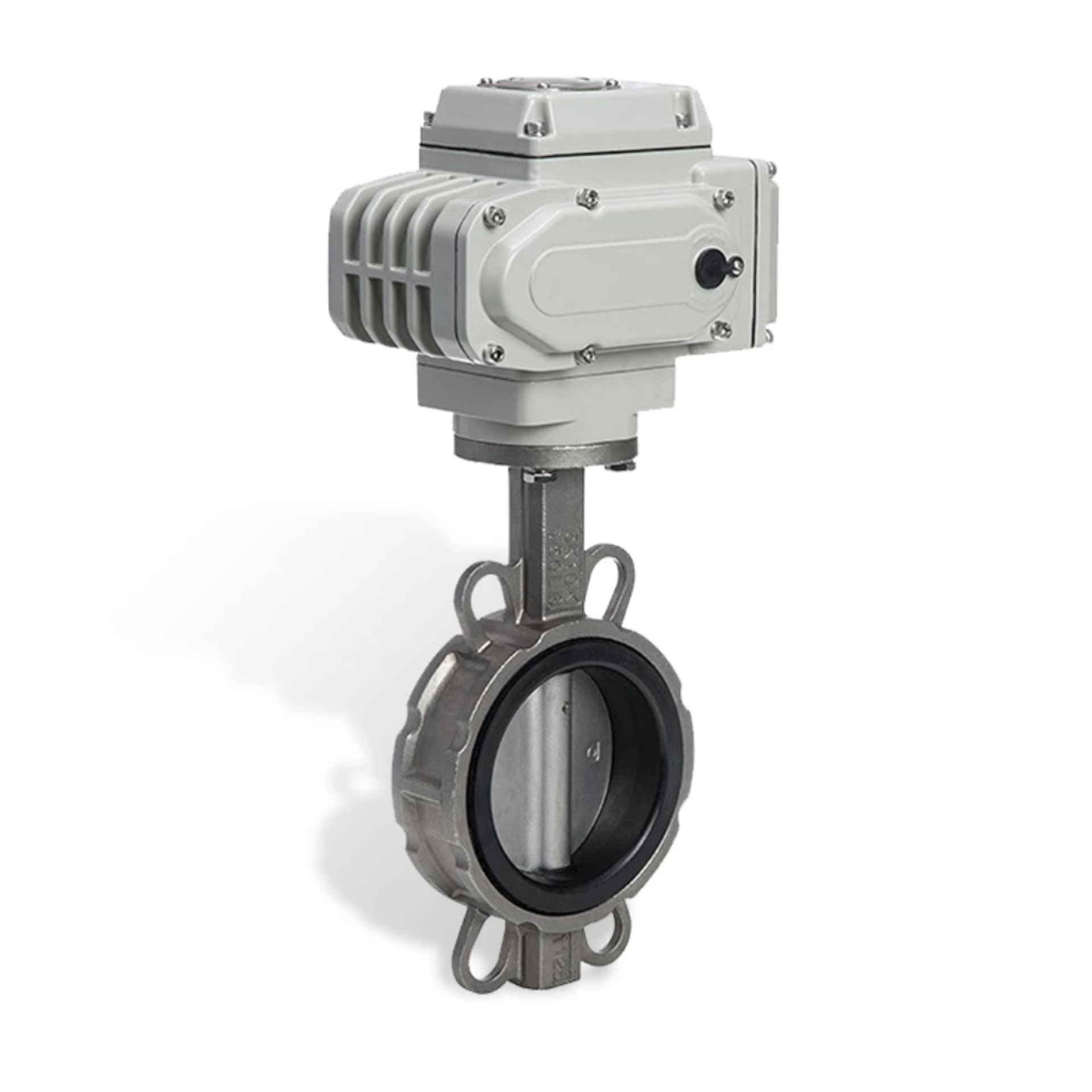

Bu vana, bir kelebek vana gövdesinin (akışı 90 derece dönen disk ile kontrol eden) ve bu vanayı hareket ettirmek için bir elektrik motoru, dişli kutusu ve kontrol devresi içeren bir elektrikli aktüatörün birleşimidir.
Pnömatik aktüatörlerin aksine, açma veya kapama hareketi için basınçlı hava yerine bir elektrik motorunun ürettiği torku kullanır.
Çalışma Prensibi: Güç ve Kontrol
Elektrikli aktüatörün çalışması, pnömatik sistemlere göre daha programlanabilir bir yapıya sahiptir:
- Enerji Alma: Aktüatöre voltaj (örn: 24V DC/AC veya 220V AC) uygulandığında, içindeki motor dönmeye başlar.
- Tork Üretimi: Bu motor, yüksek tork elde etmek için bir dizi dişli mekanizmasını (dişli kutusu) döndürür.
- Hareket: Dişli kutusu, vananın milini 90 derece çevirerek kelebek vananın diskini açık veya kapalı konuma getirir.
- Durma (Limit Switch): Vana tam açık veya tam kapalı konuma ulaştığında, aktüatör içindeki limit switch’ler (sınır anahtarları) motorun enerjisini otomatik olarak keser. Bu, motorun yanmasını ve vananın zorlanmasını engeller.
Kontrol Tipleri: On/Off vs. Oransal
Elektrikli aktüatörler, kontrol ihtiyaçlarına göre iki ana tipte gelir:
1. On/Off (Aç/Kapa) Kontrol
En temel kontrol tipidir. Vanaya enerji verildiğinde vana bir yöne (örn: açılma) hareket eder. Enerji kesilip ters bağlantı yapıldığında (veya 3-nokta kontrol ile) diğer yöne (kapanma) hareket eder. Akışı ya tamamen açmak ya da tamamen kapatmak için kullanılır.
2. Oransal (Modülasyonlu) Kontrol
Daha gelişmiş bir yöntemdir. Aktüatör, bir PLC veya otomasyon sisteminden gelen analog bir kontrol sinyali (genellikle 4-20 mA veya 0-10V) alır.
- Örneğin, 4 mA sinyal %0 kapalı, 12 mA sinyal %50 açık, 20 mA sinyal %100 açık anlamına gelir.
- Aktüatör, bu sinyale göre vanayı ara pozisyonlarda hassas bir şekilde durdurarak akış miktarını regüle eder. Bu, sıcaklık veya basınç kontrolü gibi hassas uygulamalar için gereklidir.
Elektrik Aktüatörlü Vanaların Avantajları
- Basınçlı Hava İhtiyacı Yoktur: Kompresör, hava kurutucu, şartlandırıcı veya hava tesisatı gerektirmez. Kurulumu daha basittir.
- Hassas Pozisyonlama: Oransal modeller, pnömatik pozisyonerlere kıyasla genellikle daha stabil ve hassas ara konumlandırma yapabilir.
- Kolay Kurulum: Sadece bir güç kablosu ve (gerekiyorsa) bir sinyal kablosu çekmek yeterlidir.
- Düşük İşletme Maliyeti: Enerjiyi sadece vana hareket ederken tüketir. Konumunu korurken enerji harcamaz.
- Gelişmiş Geri Bildirim: Standart olarak pozisyon geri bildirimi (limit switch kontakları) veya 4-20 mA pozisyon çıkışı sunarlar.
- Soğuk Ortamlarda Güvenilirlik: Pnömatik hatlardaki nemin donma riski bu sistemlerde yoktur.
Dikkat Edilmesi Gereken Noktalar (Dezavantajları)
- Daha Yavaş Hız: Genellikle pnömatik aktüatörlere göre daha yavaş açılıp kapanırlar (örn: 10-30 saniye arası).
- Fail-Safe (Güvenli Kapanma): Pnömatik yay geri dönüşlü vanaların aksine, standart elektrikli aktüatörler enerji kesildiğinde son konumda kalır. Enerji kesintisinde güvenli kapanma (fail-safe) isteniyorsa, yay geri dönüşlü (mekanik) veya batarya yedekli (BSR/UPS) özel modellerin seçilmesi gerekir.
Başlıca Kullanım Alanları
- HVAC (Isıtma, Soğutma, Havalandırma): İklimlendirme santralleri, chiller (soğutma grubu) hatları, büyük zon kontrol vanaları.
- Su ve Atıksu Arıtma: Barajlar, pompa istasyonları, dağıtım şebekeleri gibi geniş ve dağınık alanlardaki vanaların uzaktan kontrolü.
- Enerji Santralleri: Soğutma kuleleri ve yardımcı tesisat hatları.
- Kimya ve Gıda Endüstrisi: Basınçlı havanın istenmediği veya hassas oransal kontrolün gerektiği prosesler.
