Endüstriyel tesislerde akış kontrolü denildiğinde, güvenilirlik, sızdırmazlık ve hızlı yanıt süresi kritik öneme sahiptir. Özellikle zorlu proseslerde, akışkanı %100 kesmek (kapatmak) veya tam kapasite ile iletmek (açmak) gerektiğinde, pnömatik aktüatörlü küresel vanalar en çok tercih edilen çözümlerin başında gelir. Basınçlı hava gücüyle çalışan bu vanalar, otomasyon sistemlerine mükemmel uyum sağlar ve proses güvenliğini en üst düzeye çıkarır.
Pnömatik Aktüatörlü Küresel Vana Nedir?
Pnömatik aktüatörlü küresel vana, bir boru hattındaki akışı açmak veya kapatmak için kullanılan bir vana türüdür. Kelebek vanalardan farklı olarak, akışı kontrol eden mekanizması ortasında delik bulunan (küre şeklinde) bir toptur. Bu top, vananın miline bağlıdır ve pnömatik aktüatör tarafından 90 derece döndürülür.
İki ana bileşenden oluşur:

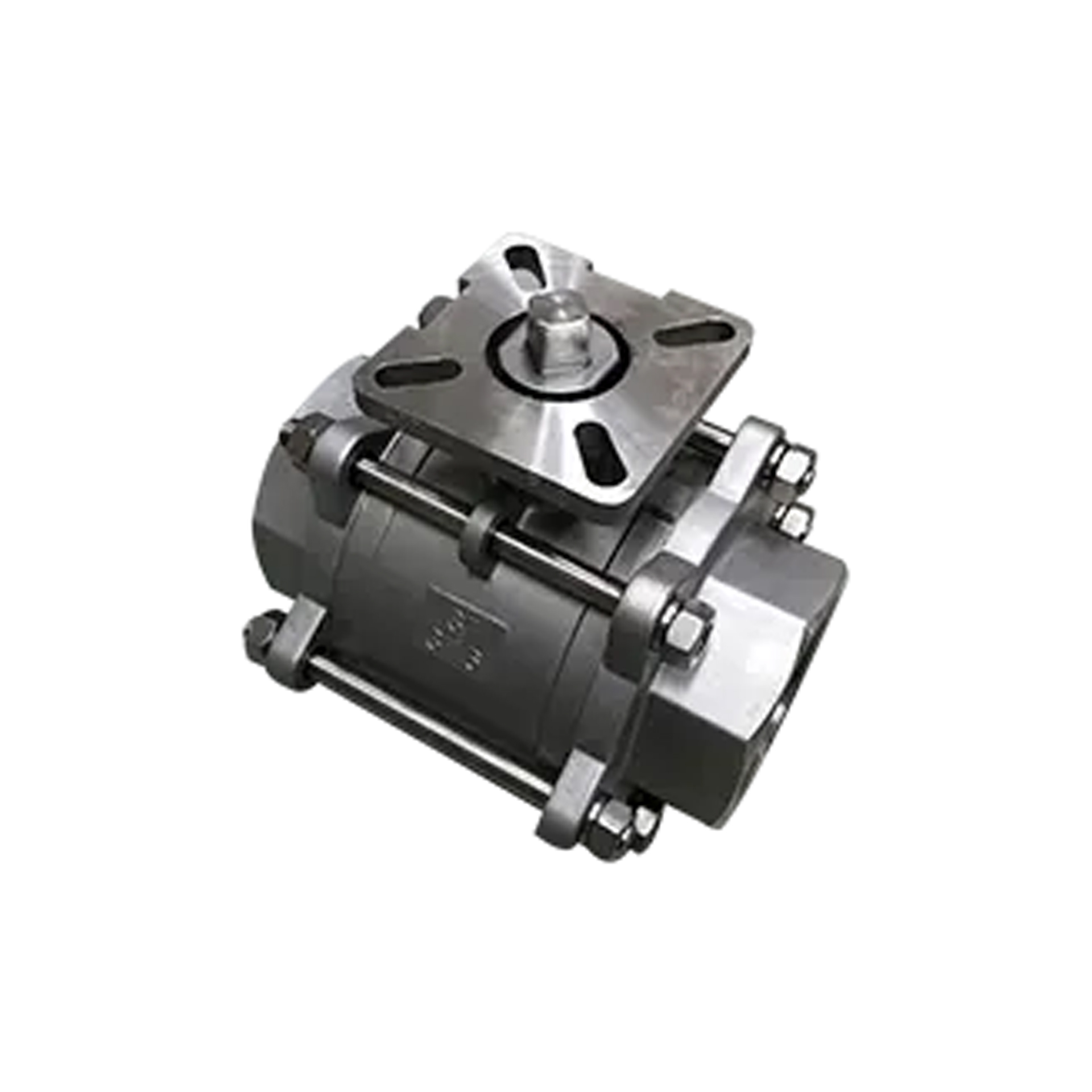

- Küresel Vana: İçerisinde delikli bir küre barındıran vana gövdesidir. Vana açıkken, kürenin deliği boru hattıyla aynı hizadadır ve akışa neredeyse hiç direnç göstermeden (tam geçişli – full bore) izin verir. Vana kapalıyken, küre 90 derece döner ve deliksiz yüzeyi akışı tamamen bloke ederek mükemmel sızdırmazlık (bubble-tight shut-off) sağlar.
- Pnömatik Aktüatör: Vananın milini döndürerek küreyi hareket ettiren cihazdır. Basınçlı havayı (pnömatik enerji) kullanarak vanayı hızlı ve güçlü bir şekilde açar veya kapatır.
Küresel Vana Çeşitleri (Yol Sayısına Göre)
Küresel vanalar, akış yoluna göre farklılık gösterir:
- 2 Yollu Küresel Vanalar: En yaygın tiptir. Bir giriş ve bir çıkış portu bulunur. Sadece açma/kapama (On/Off) işlemi için kullanılırlar.
- 3 Yollu Küresel Vanalar: Üç adet bağlantı portuna sahiptirler. Akışkanı bir hattan diğerine yönlendirmek (diverting) veya iki farklı hattı birleştirmek (mixing) için kullanılırlar. (L-Port veya T-Port olarak adlandırılırlar).
Aktüatör Çalışma Prensibi
Kelebek vanalarda olduğu gibi, pnömatik aktüatörler iki tiptedir:
- Çift Etkili Aktüatörler (Double-Acting): Hem açma hem de kapama hareketi için basınçlı hava enerjisine ihtiyaç duyarlar. Enerji kesildiğinde vana son konumda kalır.
- Tek Etkili Aktüatörler (Single-Acting / Yay Geri Dönüşlü): Vanayı bir yöne (örneğin açma) hareket ettirmek için hava kullanır. Hava kesildiğinde, içindeki yaylar sayesinde vanayı otomatik olarak güvenli konuma (genellikle kapalı) getirir. Bu özellik “fail-safe” olarak bilinir ve acil durumlar için kritiktir.
Pnömatik Küresel Vanaların Avantajları
Bu vanaların tercih edilme nedenleri, özellikle kelebek vanalara kıyasla üstün oldukları noktalardır:
- Üstün Sızdırmazlık: Küresel vanalar, yumuşak (PTFE, RPTFE) veya metal contaları sayesinde akışı %100’e yakın bir oranla, kabarcık sızdırmaz seviyesinde kesebilirler.
- Yüksek Basınç ve Sıcaklık Dayanımı: Sağlam yapıları sayesinde yüksek basınçlı ve yüksek sıcaklıklı akışkanlar için daha uygundurlar.
- Minimum Akış Kaybı: Tam geçişli (full bore) tasarımlarda, vana açıkken akış yolunda neredeyse hiç daralma olmaz. Bu, basınç kaybını minimuma indirir ve pompa maliyetlerini düşürür.
- Çok Yönlülük: 2 yollu veya 3 yollu (L/T port) seçenekleriyle sadece açma-kapama değil, aynı zamanda akış yönlendirme ve karıştırma işlemleri için de kullanılabilirler.
- Hızlı Çalışma: Pnömatik aktüatör sayesinde milisaniyeler içinde açılıp kapanabilirler.
- Patlayıcı Ortamlarda Güvenlik (ATEX): Elektrik enerjisi yerine hava enerjisi kullandıkları için, yanıcı ve patlayıcı ortamlarda kıvılcım çıkarma riski olmadan güvenle kullanılırlar.
Başlıca Kullanım Alanları
Pnömatik aktüatörlü küresel vanaların yüksek performanslı yapısı, onları birçok kritik endüstride ilk tercih yapar:
- Petrol ve Gaz: Yüksek basınçlı doğal gaz ve petrol hatları.
- Kimya Endüstrisi: Agresif ve aşındırıcı kimyasalların hatları.
- Gıda ve İçecek: Hijyenik paslanmaz çelik modeller ile CIP (Yerinde Temizleme) hatları.
- Su Arıtma ve Dağıtım: Ana kapatma ve yönlendirme hatları.
- İlaç Endüstrisi: Hassas ve hijyenik proses kontrolü.
- Enerji Santralleri: Yakıt hatları, buhar ve kondensat sistemleri.
Sonuç
Pnömatik aktüatörlü küresel vanalar; özellikle tam sızdırmazlık, yüksek basınç dayanımı ve minimum akış kaybı gerektiren kritik uygulamalarda endüstriyel otomasyonun temel taşlarından biridir. Tek veya çift etkili aktüatör seçenekleriyle prosesinize mükemmel uyum sağlarken, hızlı ve güvenilir çalışmalarıyla tesis verimliliğinizi artırırlar.
