Endüstriyel vanaların otomasyonunda, özellikle büyük çaplı veya yüksek basınçlı hatlarda kullanılan küresel ve kelebek vanalarda, en büyük zorluk vanayı “kapalı” konumdan “açık” konuma getirmek için gereken ilk sökme kuvvetidir (breakaway torque). Standart aktüatörlerin yetersiz kaldığı bu “ağır hizmet” (heavy-duty) uygulamaları için Scotch Yoke pnömatik aktüatörler geliştirilmiştir. Bu mekanizma, gücü en çok ihtiyaç duyulan anda, yani hareketin başında ve sonunda en verimli şekilde iletmek üzere tasarlanmıştır.

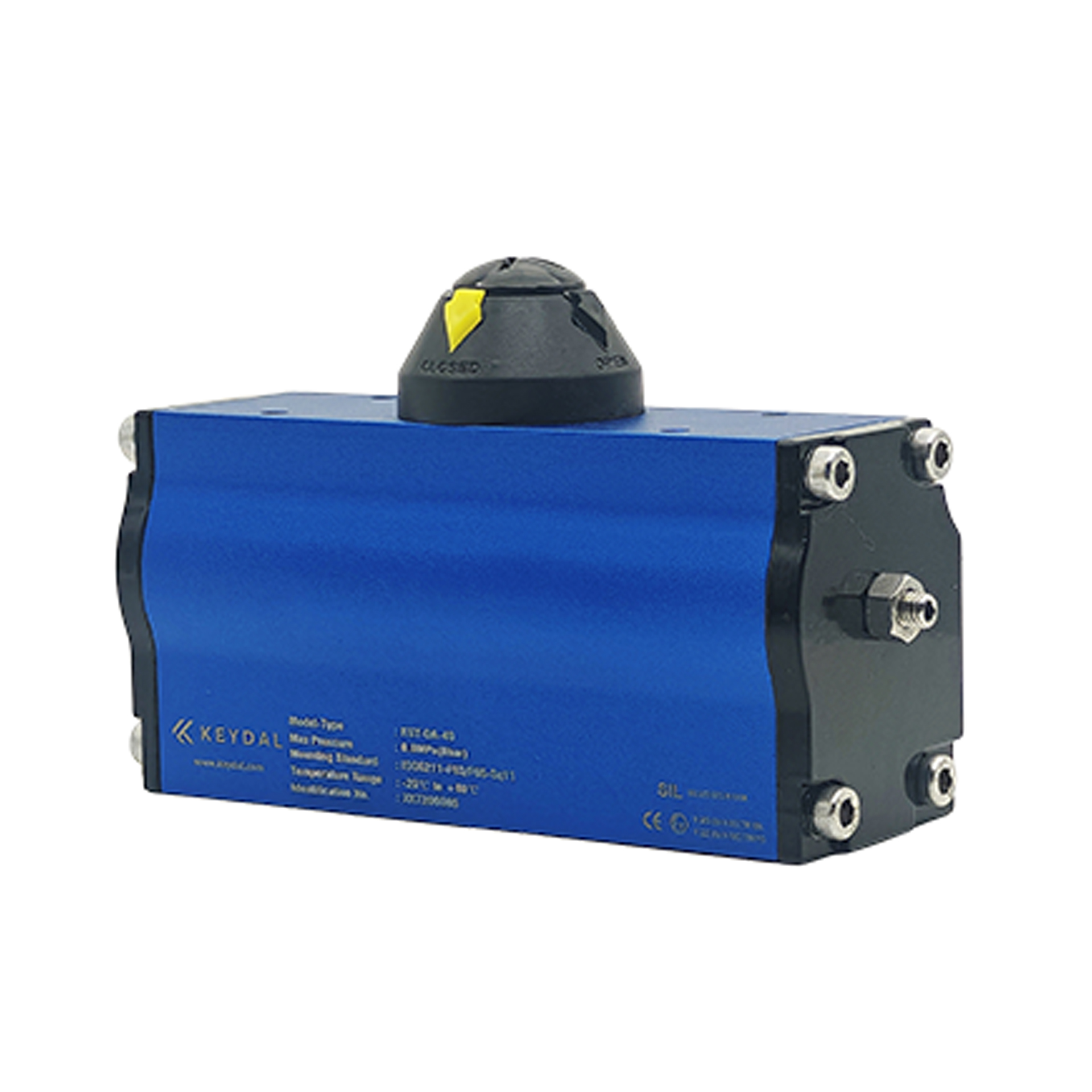

Scotch Yoke Pnömatik Aktüatör Nedir?
Scotch Yoke (İskoç Çatalı), temel olarak doğrusal hareketi (pistonun ileri-geri gitmesi) dairesel harekete (vananın milini 90 derece döndürme) çeviren bir mekanizmadır.
Bu sistemin kalbi, bir pistona bağlı pimin (pim veya kama) “Yoke” (Çatal) adı verilen yarıklı bir kol içerisinde hareket etmesidir. Piston hareket ettiğinde, pim çatalın içinde kayar ve bu kayma hareketi çatalı (ve ona bağlı olan vana milini) döndürür.
En Belirgin Özelliği: U-Şekilli Tork Eğrisi
Scotch Yoke mekanizmasının standart Rack & Pinion (Kramayer Dişli) sistemlerden temel farkı Tork Profilidir:
- Rack & Pinion (Kramayer Dişli): Pistonun hareketi boyunca sabit (lineer) bir tork üretir.
- Scotch Yoke (İskoç Çatalı): Değişken bir tork üretir. Tork, hareketin ortasında (%50 – 45 derece) minimumda iken, hareketin başında (%0 – 0 derece) ve sonunda (%100 – 90 derece) maksimum seviyededir.
Bu “U-Şekilli Tork Eğrisi”, kelebek ve küresel vanaların çalışma karakteristiği ile mükemmel uyum sağlar. Çünkü bu vanalar:
- Açmak için: Contaya yapışan diski yerinden sökmek için en yüksek torka ihtiyaç duyar (Başlangıç Torku).
- Kapatmak için: Diski contaya tam oturtmak ve %100 sızdırmazlık sağlamak için yine en yüksek torka ihtiyaç duyar (Bitiş / Oturma Torku).
Scotch Yoke Aktüatör Çeşitleri
Pnömatik aktüatörlerde olduğu gibi, Scotch Yoke mekanizması da iki temel tipte gelir:
- Çift Etkili (Double-Acting): Hem açma hem de kapama hareketi için basınçlı hava gücünü kullanır.
- Tek Etkili (Single-Acting / Yay Geri Dönüşlü): Vanayı bir yöne (örn: açma) hava gücüyle hareket ettirir; hava kesildiğinde içindeki devasa yaylar sayesinde vanayı otomatik olarak güvenli konuma (örn: kapalı) getirir (Fail-Safe).
Ayrıca tork profiline göre de ikiye ayrılırlar:
- Simetrik (Symmetrical): Açma ve kapama torkları birbirine eşittir.
- Asimetrik / Eğimli (Canted): Mekanizma, bir yönde (örn: kapama) daha da yüksek tork üretecek şekilde özel olarak tasarlanmıştır.
Scotch Yoke Aktüatörlerin Avantajları
- Yüksek Başlangıç ve Bitiş Torku: En büyük avantajıdır. Vanayı sökmek ve oturtmak için muazzam güç sağlar.
- Ağır Hizmet ve Dayanıklılık: Daha az hareketli parçaya sahip olmaları ve yanal yüklere karşı daha dirençli olmaları, onları zorlu şartlar (titreşim, yüksek basınç) için ideal kılar.
- Kompakt Güç: Aynı torku üreten bir Rack & Pinion aktüatöre göre genellikle daha kompakt bir yapı sunabilirler.
- Düşük Sürtünme ve Aşınma: Yoke mekanizmasındaki kayma hareketi, kramayer dişlilerdeki sürtünmeye göre daha az aşınmaya neden olabilir.
Başlıca Kullanım Alanları
Scotch Yoke aktüatörler, “gücün” standart çözümlerden daha önemli olduğu her yerde kullanılır:
- Petrol ve Gaz Endüstrisi (Oil & Gas): Ana hat vanaları (pipeline), yüksek basınçlı gaz ve petrol hatları.
- Enerji Santralleri: Büyük çaplı buhar ve su hatları.
- Kimya ve Petrokimya Tesisleri: Zorlu akışkanların olduğu yüksek basınçlı prosesler.
- Büyük Çaplı Vanalar: DN300 ve üzeri büyük çaplı kelebek veya küresel vanaların otomasyonu.
Sonuç
Eğer uygulamanız büyük çaplı bir vanayı içeriyorsa, basınç çok yüksekse veya vananızın sıkışma/yapışma eğilimi varsa, standart pnömatik aktüatörler yetersiz kalabilir. Scotch Yoke Pnömatik Aktüatörler, yüksek başlangıç ve bitiş torku sağlayarak bu zorlu “ağır hizmet” uygulamalarının üstesinden gelmek için tasarlanmış en güvenilir çözümdür.
