Modern endüstriyel proseslerde, bir vanayı %0 (kapalı) ve %100 (açık) arasında bir ara değerde, örneğin %65.3 konumunda, hassas bir şekilde tutmak kritik önem taşır. Ancak bir pnömatik aktüatör, kendi başına sadece “açıl” veya “kapan” komutunu anlayan güçlü bir “kas” gibidir; ara pozisyonları bilemez.
İşte bu “kasa” tam olarak hangi pozisyonda durması gerektiğini söyleyen ve onu orada sabit tutan akıllı “beyin” pnömatik pozisyonerdir. Bu cihaz, otomasyon sisteminiz ile vananız arasındaki en önemli köprüdür.
Pnömatik Pozisyoner Nedir?

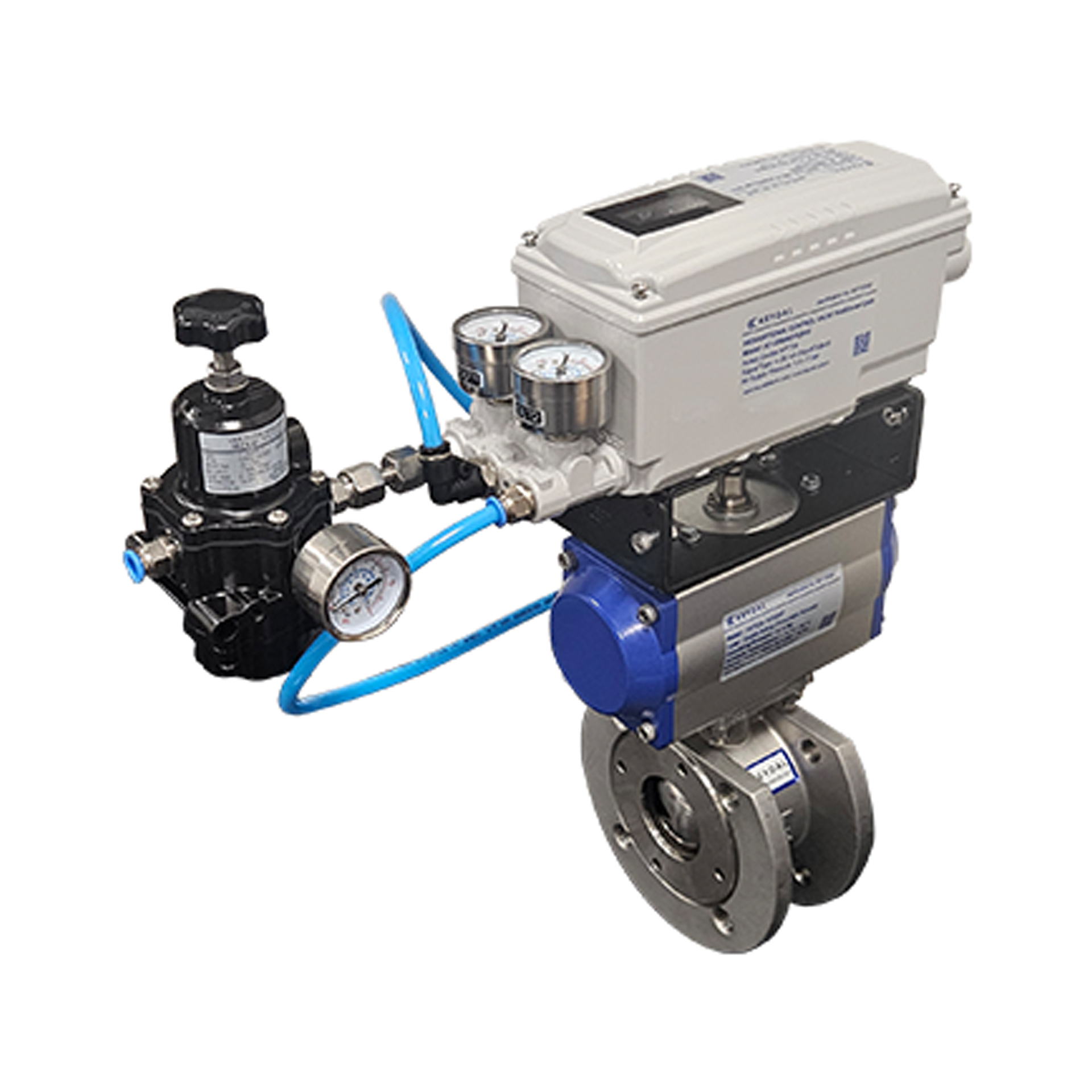

Pnömatik pozisyoner, bir kontrol vanasının (genellikle globe, kelebek veya küresel vana) istenen pozisyona (set noktası) tam olarak ulaşmasını ve o pozisyonda kalmasını sağlayan bir geri beslemeli (feedback) kontrol cihazıdır.
Kontrol merkezinden (PLC, PID, DCS) gelen kontrol sinyalini (genellikle 4-20 mA elektrik sinyali) alır, bunu vananın gerçek fiziksel konumuyla karşılaştırır ve aradaki farkı kapatmak için aktüatöre giden basınçlı hava miktarını hassas bir şekilde ayarlar.
Pozisyoner Çeşitleri
Pozisyonerler, aldıkları giriş sinyaline göre sınıflandırılır:
- Pnömatik Pozisyoner (P/P): Girdi sinyali de pnömatiktir (örn: 3-15 psi). Eski sistemlerde kullanılır.
- Elektro-Pnömatik Pozisyoner (I/P veya E/P): En yaygın kullanılan tiptir. Girdi sinyali elektrikseldir (I-Akım: 4-20 mA veya E-Voltaj: 0-10V). Bu elektrik sinyalini oransal pnömatik basınca (P) çevirir. (Genellikle I/P Çevirici olarak da bilinir).
- Dijital / Akıllı (Smart) Pozisyoner: Mikroişlemci tabanlı E/P pozisyonerlerdir. Sadece 4-20 mA sinyalle çalışmaz, aynı zamanda HART, Profibus veya Fieldbus gibi dijital protokoller üzerinden iletişim kurarlar. Otomatik kalibrasyon, teşhis (diagnostik) ve gelişmiş ayar yetenekleri sunarlar.
Bir Pozisyoner Neden Gerekli? Çalışma Prensibi
Bir vanayı sadece bir “oransal solenoid valf” ile kontrol etmeye çalışmak neden yeterli değildir? Çünkü vananın üzerindeki kuvvetler (akışkan basıncı, sürtünme) sürekli değişir.
Pozisyoner, bu değişkenleri yenen kapalı çevrim (closed-loop) bir kontrol sağlar:
- Sinyal Alma: PLC, sıcaklığın düştüğünü algılar ve pozisyonere “vanayı %50 aç” komutu verir (örn: 12 mA sinyal gönderir).
- Karşılaştırma: Pozisyoner, vananın o anki gerçek pozisyonunu (örn: %45) mil üzerindeki geri besleme mekanizmasından (feedback) okur.
- Hata Tespiti: İstenen (%50) ile gerçek (%45) arasında %5’lik bir fark (hata) olduğunu görür.
- Aksiyon (Hava Gönderme): Bu hatayı kapatmak için, aktüatörün pistonuna basınçlı hava göndermeye başlar.
- Yeniden Okuma: Vana hareket etmeye başlar. Pozisyoner, vananın pozisyonu tam olarak %50’ye ulaştığı anda hava beslemesini keser ve vanayı o noktada kilitler.
- Sabit Tutma: Akışkan basıncı aniden artsa ve vanayı itmeye çalışsa bile, pozisyoner bu en ufak sapmayı anında algılar ve karşı basınç uygulayarak vanayı %50’de sabit tutmaya devam eder.
Pozisyoner Kullanmanın Avantajları
- Hassasiyet ve Doğruluk: Vananın tam olarak istenen noktada durmasını sağlar.
- Histeresis (Takılma) Önleme: Aktüatör veya vana milindeki mekanik boşlukları ve sürtünmeyi (sıkışma) yener.
- Değişken Yüklere Karşı Stabilite: Akışkan basıncındaki ani değişikliklerin (basınç dalgalanmaları) vananın pozisyonunu bozmasını engeller.
- Daha Hızlı Tepki: Yüksek kapasiteli pozisyonerler, büyük aktüatörlerin hızla dolmasını ve boşalmasını sağlayarak vananın tepki süresini iyileştirir.
- Bölünmüş Sinyal (Split Range) Kontrolü: Tek bir 4-20 mA sinyalin farklı bölümlerinde farklı vanaları kontrol etmeyi sağlar. (Örn: Bir vana 4-12 mA arası, diğeri 12-20 mA arası çalışır).
- Akış Karakterizasyonu: Akıllı pozisyonerler, vananın akış eğrisini dijital olarak değiştirebilir (örn: Lineer bir vanayı Eşit Yüzdesel (Equal %) gibi davranacak şekilde ayarlayabilir).
Başlıca Kullanım Alanları
Pnömatik oransal pozisyonerler, bir değişkenin hassas bir şekilde sabit tutulması gereken her türlü “Oransal Kontrol Vanası” üzerinde kullanılır:
- Sıcaklık Kontrolü (Buhar, Kızgın Yağ Hatları)
- Basınç Kontrolü (Basınç Düşürücü / Regülatör Vanalar)
- Seviye Kontrolü (Kazan, Depo Besleme Hatları)
- Debi (Akış) Kontrolü (Dozajlama, Karıştırma Hatları)
Sonuç
Eğer bir prosesi “hassas” bir şekilde kontrol etmek istiyorsanız, ihtiyacınız olan şey sadece bir aktüatör değil, bir pozisyonerdir. Bu cihaz, pnömatik aktüatörlü vananızı, prosesinizin değişen tüm zorluklarına rağmen komutlarınızı birebir dinleyen akıllı ve güvenilir bir asistana dönüştürür.
